Город: Стерлитамак

Проект выполнялся на базе: Муниципальное автономное общеобразовательное учреждение «Башкирский лицей –интернат №3»

Команда проекта

 Sbjbsdsddsdssdsddsdssdsdsdsxdssduytgbhuygiyi

 Состав команды и опыт:

Наша команда состоит из 4 человек,

1)Хисматуллин Радмир (61669046) - Лидер, капитан команды:



2)Богданов Азат (61597919) - Программист IoT-устройств на микроконтроллере Arduino



3)Антонов Илья (61787433) - Программист IoT-сервера

4)Саиткулов Данил (61813497) - разработчик схем IoT устройств на микроконтроллере Arduino.

 Наше участие:

Мы команда лицеистов, девятиклассников из "Башкирский лицей интернат №3", участвуем уже второй год подряд в ОКДНТИ. В прошлом году мы стали финалистами профиля "'Электронная инженерия: Умный город", тогда объединившись в команду по интересам электроника/программирование/роботехника, мы поняли что много чего можем и умеем. Наша команда неоднократно принимала участие в конкурсах/олимпиадах по данной тематике и почти всегда становились призерами. Узнав про  новый профиль “Интернет Вещей” – мы без сомнений решили, что победа будет на нашей стороне и приняли участие






2. Описание устройства



А) Общее описание устройств

1. Предназначение

Устройство многофункционально. В основном предназначено для измерения и мониторинга параметров окружающей среды, полезно для проверки помещений на соответствие их параметров с нормами СанПиН 2019-2020(Температурный режим в помещениях). Может также предназначаться для контроля места на протечки, или наполнения емкости водой.

Для отображения данных предусмотрена веб-панель с графиками дынных.

2. Общее строение и принцип работы

Прибор снабжен  блоком климатических, светочувствительных ,водо-сигнальных  и электромагнитных датчиков,. Для индикации работы предусмотрены красный и зеленый светодиод. Устройство ведет сбор данных  который затем обрабатывает их и передает их по COM порту на ПК, служащий шлюзом и локальным сервером - программа AlteroZoomEditor4, также передающая данные на удаленный сервер (веб-панель).

Наглядная схема:

  1. Индикация



Б) Подробное описание разрабатываемого устройства

  1. Аппаратная часть

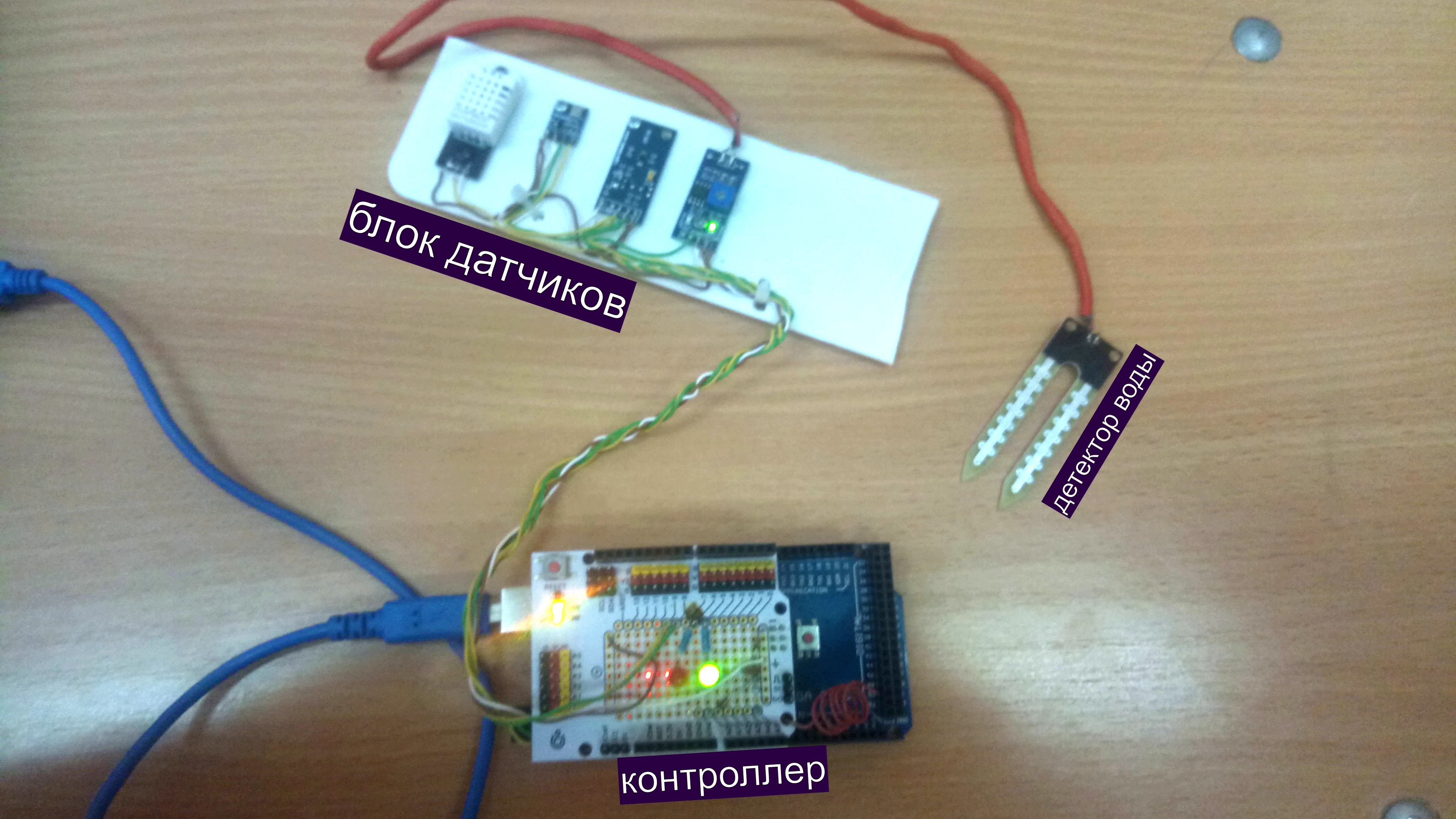

Устройство, представляет собой плату Arduino Mega 2560, с подключенными к нему датчиками:

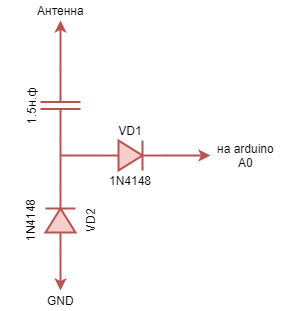

Детекторные диоды VD1 и VD2 детектируют сигнала с внешней антенны. Сигнал входной части схемы детектора электромагнитных волн следует на аналоговый вход A0

2. Программная часть

Микроконтроллер:

Для связи устройства с ПК, применяется библиотека ARpcDevice - основная.

Другие библиотеки нужны для снятия показаний датчиков в частности:

Стоит отметить что для программе предусмотрен опрос на исправность сенсоров, что позволяет оценить исправность прибора.

Ссылка на прошивку

ПК:

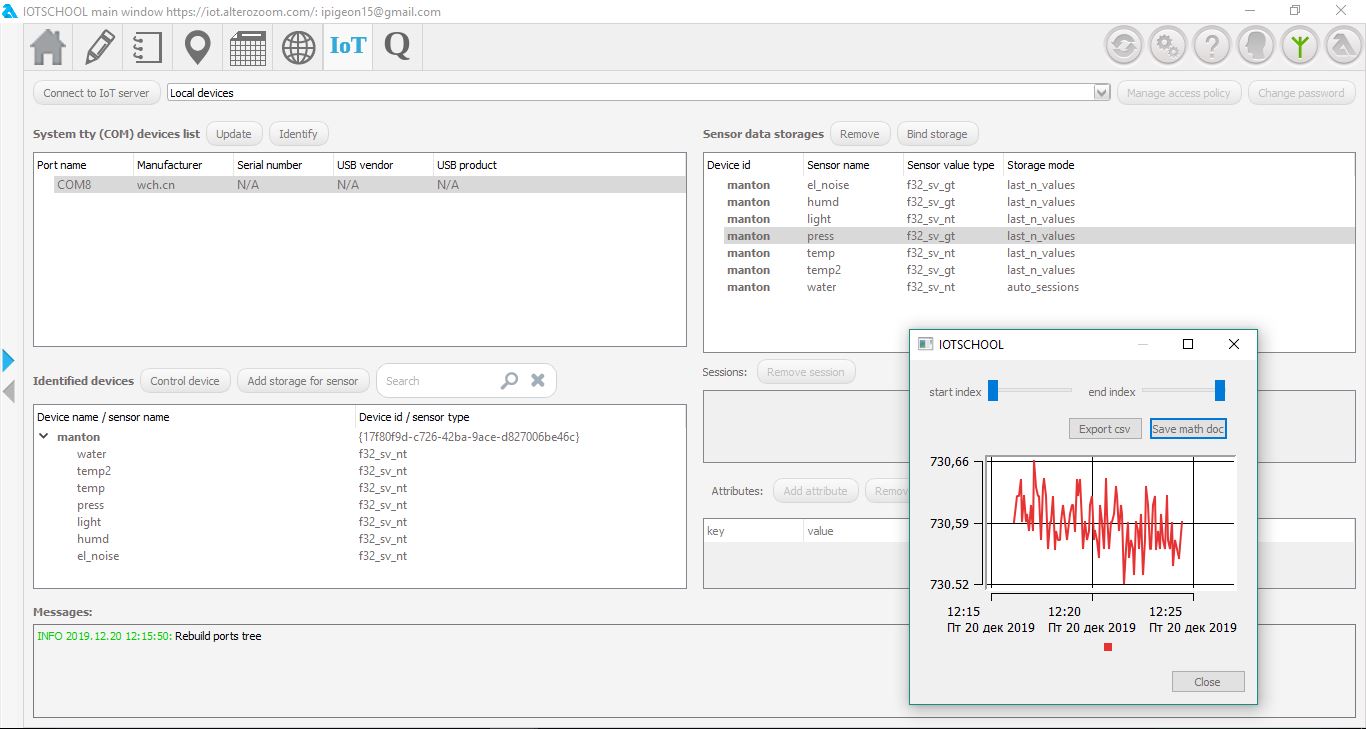

Используется программа Alterozoom IoT , нужная для связи микроконтроллера с пк, посредством COM-порта. Обмен данными происходит по выше показанной схеме.







3. Дневник выполнения проекта

18 декабря

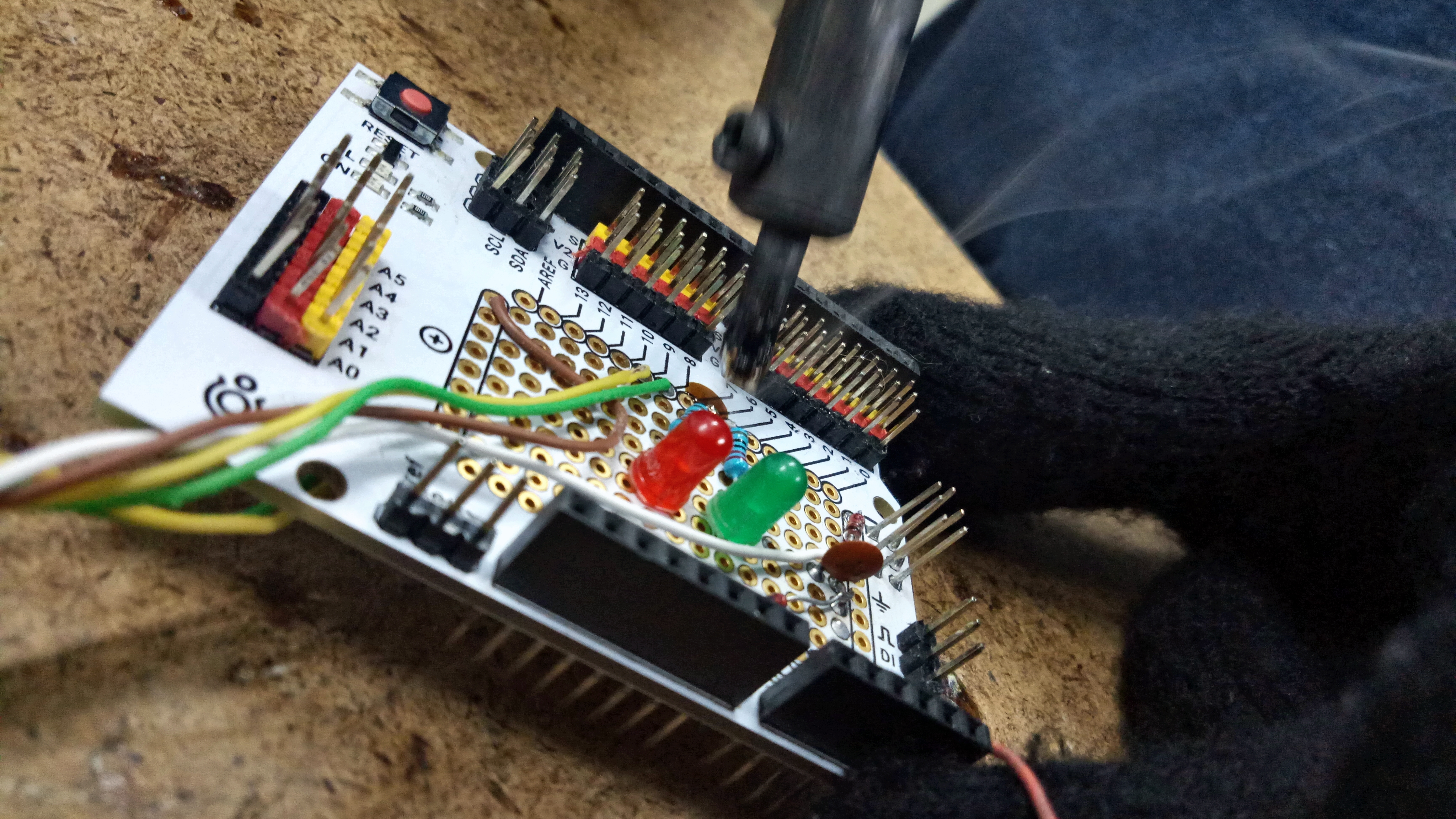

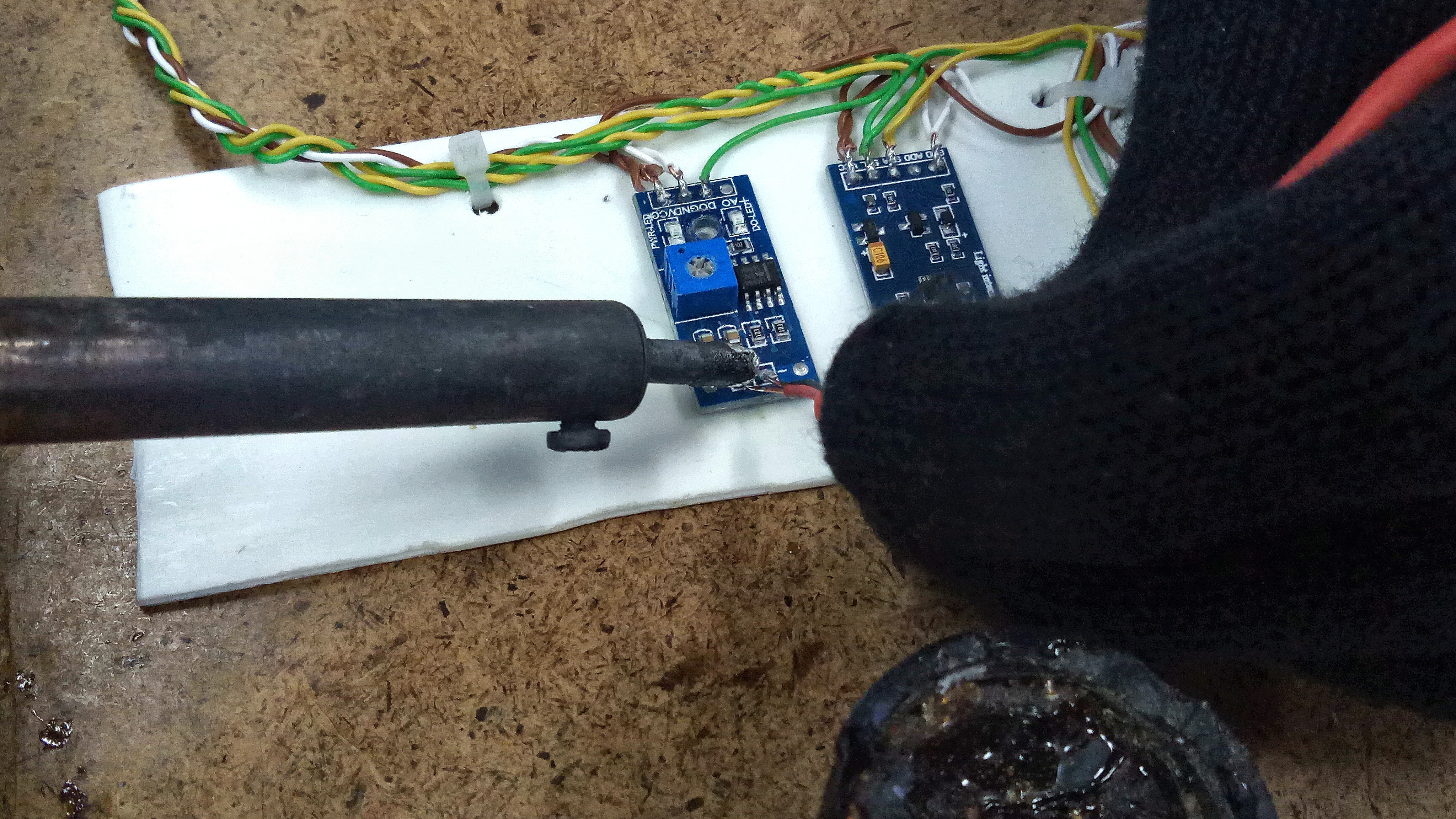

Изготовление блока датчиков





19 декабря

Написание прошивки для микроконтроллера

Работа с приложением





4. Результаты выполнения проекта

Видео:
 https://drive.google.com/file/d/11cgBdvAYEMwo2dQocu87RYBSH9VNhHdg/view?usp=sharing

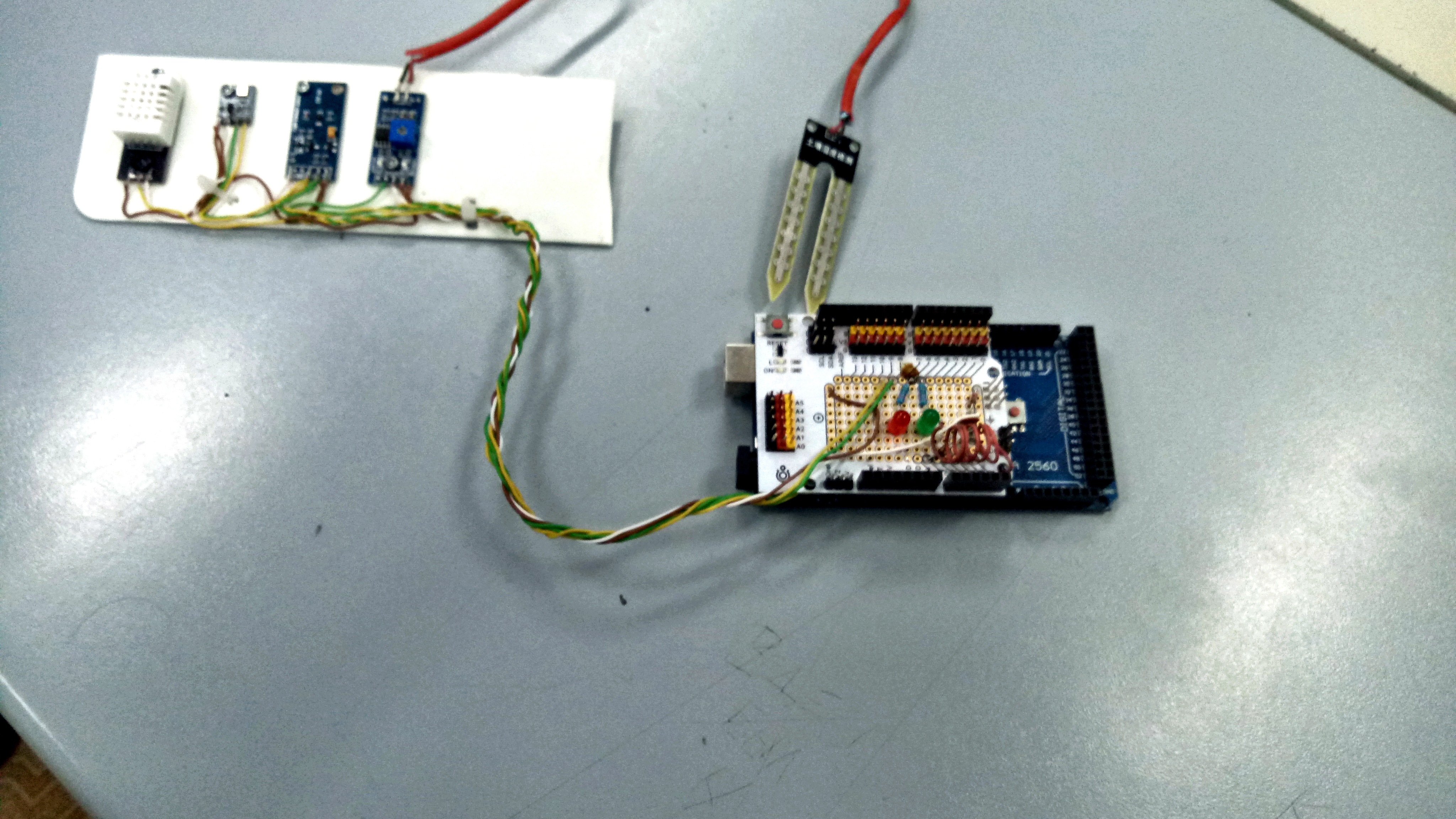

 Фото готового устройства





5. Демонстрация экспериментальных данных









6. Рабочие материалы к проекту

Инструкция по подключению устройства к alterozoom

Принципы разработки устройств для сервиса IoTSchool



СанПиН по температурному режиму помещений

СанПиН освещенность на рабочем месте





7. Возможные направления развития проекта

1) Благодря большому количесву GPIO у Mega 2560, можно подключить больше датчиков/актуаторов

2) Сопряжение Mega 2560 с ESP8266, позволяющее сдеалть устройсво независимо от ПК, соедение осуществляется через wifi сеть, данные можно предавть сразу на удаленный сервер
